主要設備・ごみ処理フロー

１）主要設備

>>> 施 設 概 要

名　　称	印西クリーンセンター
事業主体	印西地区環境整備事業組合
所 在 地	千葉県印西市大塚１丁目１番地１
敷地面積	24,968
処理能力	焼却施設　300t／日（100t／日×3基） 粗大ごみ処理施設　50t／5h（1基）
着　　工	昭和58年9月（焼却施設） 昭和59年7月（粗大ごみ処理施設） 平成８年9月（3号焼却炉増設）
竣　　工	昭和61年3月（1・2号炉） 平成11年3月（3号炉）
設計施工	日本鋼管株式会社(現JFEエンジニアリング株式会社）

　

>>> 設 備 概 要

【焼却施設】

工 場 棟	鉄筋コンクリート造、一部鉄骨 建築面積：3,485　　延床面積：6,695
管 理 棟	鉄筋コンクリート造及び鉄骨造 建築面積：870　　　延床面積1,994
受入供給設備	ごみ計量機･･････････････････１基 ごみ投入扉･･････････････････５基 ダンピングボックス･･････････１基 ごみピット･･････････････3,000 ごみクレーン････････････････２基 活性炭脱臭装置･･････････････１基
焼却設備	全連続燃焼式焼却炉･･････････３基
燃焼ガス冷却設備	廃熱ボイラー････････････････３基 高圧蒸気復水器･･････････････２基 低圧蒸気復水器･･････････････１基 純水装置････････････････････１式 脱気器･･････････････････････１基

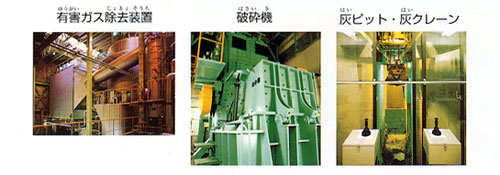

排ガス処理設備	有害ガス除去装置････････････３基 電気集塵器･･････････････････１基 ろ過式集塵器････････････････２基 活性炭吹込装置･･････････････１基 無触媒脱硝装置･･････････････１基
排水処理設備	ごみピット汚水処理設備･･････１式 有機系排水処理設備･･････････１式 無機系排水処理設備･･････････１式
余熱利用設備	蒸気タービン発電機･･････850kw 場内余熱利用施設･･････････１式
通風設備	押込送風機････････････････３基 空気予熱器････････････････３基 冷却用送風機･･････････････３基 誘引送風機････････････････３基 白煙防止装置･･････････････３基 煙突（角型）･･････････････59ｍ
灰出設備	半湿式往復動式押出装置････３基 飛灰処理装置･･････････････１式 灰ピット････････････････120 粗金属ピット･････････････60 灰クレーン････････････････１基
電気設備	受配電設備････････････････１式 動力制御設備･･････････････１式 非常用発電装置･･････････240kw 交流無停電電源装置･･･････20kw
計装設備	ディジタル計装制御装置････１式 ごみクレーン自動運転装置･･１式 自動燃焼制御装置･･････････１式 データ処理設備････････････１式 排ガス濃度表示装置････････１基

　

【粗大ごみ処理施設】

工 場 棟	鉄筋コンクリート造(焼却施設に併設) 建築面積：637　　延床面積：1,034
受入供給設備	ごみ計量機･･････････････････１基 不燃、粗大ごみ貯留ヤード････１式 エプロンコンベヤ････････････２基
破砕設備	横型回転式破砕機････････････１基
排出設備	振動コンベヤ････････････････１基 搬送用ベルトコンベヤ装置････１式
選別設備	磁力選別機･･････････････････１基 選別機･･････････････････････２基
集塵設備	サイクロン･･････････････････１基 ろ過式集塵器････････････････１基
搬出設備	機械選別物搬出設備･･････････１式 手選別回収物搬出設備････････１式

　

　

２）ごみ処理フロー

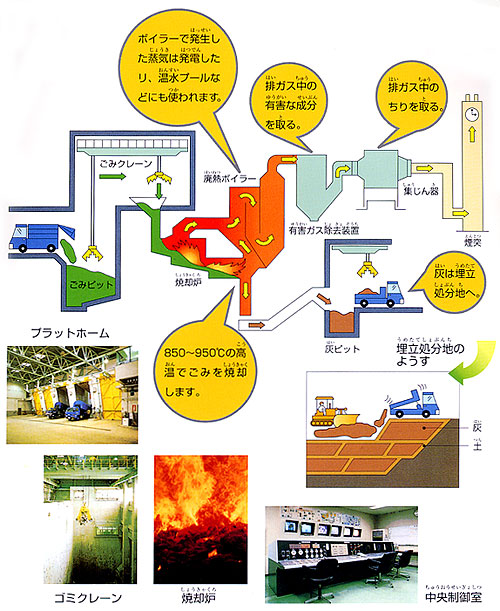

>>> もえるごみの処理方法

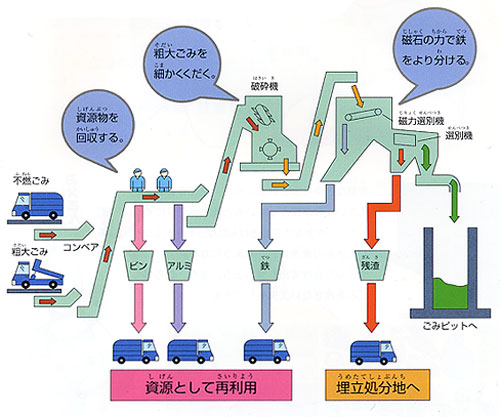

>>> もえないごみの処理方法
